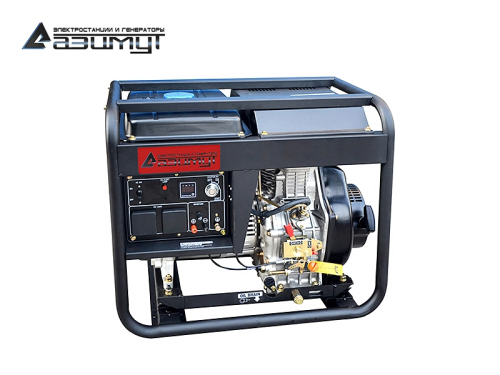

Трехфазная дизельная электростанция АДП-4.5-Т400-В — это современный и полностью укомплектованный источник автономного электропитания, разработанный для объектов, требующих стабильного трехфазного напряжения 380 В. Агрегат представляет собой готовое решение, смонтированное на прочной пространственной раме из стальных труб, оснащенной двумя транспортировочными колесами и удобными ручками.

Эта конструкция обеспечивает не только долговечность и устойчивость установки, но и превосходную мобильность, позволяя легко перемещать генератор весом 88 кг в пределах объекта — будь то строительная площадка, производственный цех, склад или приусадебный участок.

Сердцем электростанции является дизельный двигатель ADE186F воздушного охлаждения, созданный с применением передовых технологий Lombardini. Его отличительные особенности — облегченный алюминиевый блок цилиндров, трехопорный коленчатый вал и уникальная форма камеры сгорания — гарантируют низкий уровень вибраций, повышенный моторесурс и оптимальную топливную экономичность. Система автоматической остановки при падении давления масла обеспечивает дополнительную защиту от аварийных ситуаций.

Для выработки электроэнергии используется надежный синхронный генератор Z142A со встроенным автоматическим регулятором напряжения (AVR). Эта система в реальном времени стабилизирует выходные параметры, обеспечивая стабильное напряжение 230/400 В и частоту 50 Гц даже при колебаниях нагрузки, что критически важно для корректной работы чувствительного трехфазного оборудования.

Панель управления П5-6 предоставляет пользователю полный контроль: два выхода на 220 В для подключения бытовых приборов, счетчик моточасов для учета наработки, аварийная сигнализация и разъем для опционального подключения системы автоматического ввода резерва (АВР). Каждый агрегат перед отгрузкой проходит обязательные стендовые испытания под нагрузкой, что является гарантией его безупречной заводской готовности и соответствия всем заявленным характеристикам.

Основные параметры агрегата

• Модель: АДП-4.5-Т400-В
• Номинальная (постоянная) мощность: 4,5 кВт (5,5 кВА)
• Максимальная (резервная) мощность: 5,0 кВт (6,0 кВА)
• Выходное напряжение: Трехфазное, 230/400 В
• Частота тока: 50 Гц
• Исполнение: Открытое, на раме с колесами
• Способ запуска: Ручной (стартерный трос)
• Габаритные размеры (Д x Ш x В): 765 x 500 x 630 мм
• Сухой вес: 88 кг
• Емкость топливного бака: 12,5 литров
• Расход топлива при 100% нагрузке: приблизительно 2,01 л/час
• Расчетная автономность: Не менее 5,6 часов непрерывной работы на одной заправке
• Уровень звукового давления: Не превышает 82 дБ(А) на расстоянии 7 метров
• Гарантийный срок: 2 года

Детализированные характеристики двигателя ADE186F

• Тип двигателя: Четырехтактный дизель с верхним расположением клапанов (OHV) и прямым впрыском топлива.
• Конфигурация: Один вертикально расположенный цилиндр.
• Система охлаждения: Воздушная, принудительная.
• Номинальные обороты: 3000 об/мин.
• Мощностные показатели: 5,7 кВт (7,7 л.с.) — постоянная, 6,3 кВт (8,5 л.с.) — максимальная.
• Рабочий объем: 418 куб. см.
• Диаметр цилиндра / Ход поршня: 86 мм / 72 мм.
• Степень сжатия: 16,8:1.
• Система смазки: Комбинированная (под давлением и разбрызгиванием).
• Объем масляной системы: 1,65 литра.
• Рекомендуемые моторные масла: 10W-30, 15W-40 (в зависимости от сезона).

Характеристики генератора Z142A

• Тип: Синхронный, щеточный, с самовозбуждением.
• Номинальная выходная мощность: 5,5 кВА.
• КПД: 76%.
• Коэффициент мощности (cos φ): 0,8.
• Система регулирования напряжения: Автоматическая (AVR).
• Степень защиты корпуса: IP22 (защита от попадания пальцев и вертикально капающей воды).
• Класс изоляции обмоток: F.
• Количество полюсов и схема: 4 полюса (3 фазы + нейтраль).

Комплектация панели управления П5-6

• Автоматический выключатель для защиты от перегрузок и короткого замыкания.
• Цифровой счетчик моточасов.
• Индикатор аварийного падения давления масла с функцией остановки двигателя.
• Две стандартные евророзетки 220 В, 16 А.
• Выход постоянного тока 12 В.
• Специальный разъем для подключения модуля автоматического ввода резерва (АВР).

Требования к установке и окружающей среде

Для безопасной и долговечной работы в качестве резервного источника питания рекомендуется установка агрегата в специально подготовленном, отапливаемом помещении. Помещение должно быть оборудовано эффективной системой приточно-вытяжной вентиляции, обеспечивающей отвод выхлопных газов и приток свежего воздуха для охлаждения.

Эксплуатация разрешена в диапазоне температур окружающего воздуха от +5°C до +45°C. Допустимая относительная влажность воздуха составляет до 95%. Для сохранения номинальной мощности агрегата высота места установки над уровнем моря не должна превышать 1000 метров.

Режимы работы и ограничения

1. Режим постоянной мощности (Stand-by). Предназначен для длительной непрерывной работы при переменной нагрузке в диапазоне от 25% до 100% от номинальной мощности (4,5 кВт). Годовая наработка в этом режиме не ограничена. Допускается кратковременная (не более 1 часа в течение 12 часов) перегрузка до 10% (до 5,0 кВт), но общее время такой работы не должно превышать 200 часов в год.
2. Режим резервной мощности (Prime). Предназначен для аварийного электроснабжения при перебоях в основной сети. Допускает работу при нагрузке от 25% до 110% (до 5,5 кВт) от номинала. Суммарная годовая наработка в этом режиме не должна превышать 500 часов, из которых не более 200 часов можно эксплуатировать генератор на максимальной нагрузке (110%).

График технического обслуживания

Для поддержания агрегата в рабочем состоянии и сохранения гарантийных обязательств необходимо проводить плановое техническое обслуживание. Его периодичность составляет каждые 250 моточасов наработки. Если генератор используется редко (в резервном режиме), обслуживание должно проводиться не реже одного раза в 6 месяцев, независимо от наработки.
