Компания «Аскон» представила новую версию своей флагманской системы — КОМПАС-3D v24. Это не просто обновление интерфейса или отдельных функций. Версия v24 — это комплексный пересмотр логики проектирования и работы с инженерными данными.

Это инструмент для ускорения разработки и сокращения издержек, а также возможность готовить специалистов, которые будут востребованы в реальном секторе.

Фотореалистичная визуализация

Раньше инженеры могли лишь приблизительно показать изделие: чертеж или простая 3D-модель без проработки деталей. Такой вариант был удобен для внутреннего использования, но явно проигрывал на переговорах. Не каждый заказчик умеет «читать» схемы и понимать суть проектирования по сухим линиям. Это часто затягивало процесс, снижало доверие и усложняло согласования.

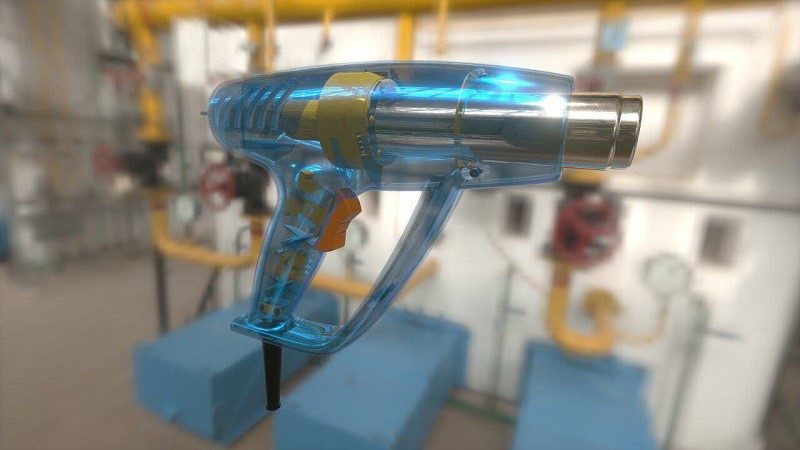

Теперь в КОМПАС-3D v24 встроен полноценный модуль фотореалистичной визуализации. Инженер назначает материалы, управляет светом, задает фон и получает изображение, максимально близкое к фотографии. Такая работа помогает быстрее согласовывать проекты и укреплять позиции компании в диалоге с клиентами.

Для бизнеса это прямой инструмент: готовый рендер можно использовать в коммерческих предложениях, каталогах или на сайте без привлечения сторонних сервисов. Для вузов и колледжей — это способ показать выпускные проекты так, чтобы они выглядели как реальные изделия, а не просто объектов чертежной графики. Защита диплома с такими материалами становится убедительнее и приближается к реальной практике.

• Было: базовые средства показа 3D-моделей.
• Стало: встроенный рендер для коммерческих предложений, каталогов и защиты дипломных проектов, с расширенной возможность настройки параметров отображения и применением материалов к поверхностям.

Реверс-инжиниринг и работа с сетками

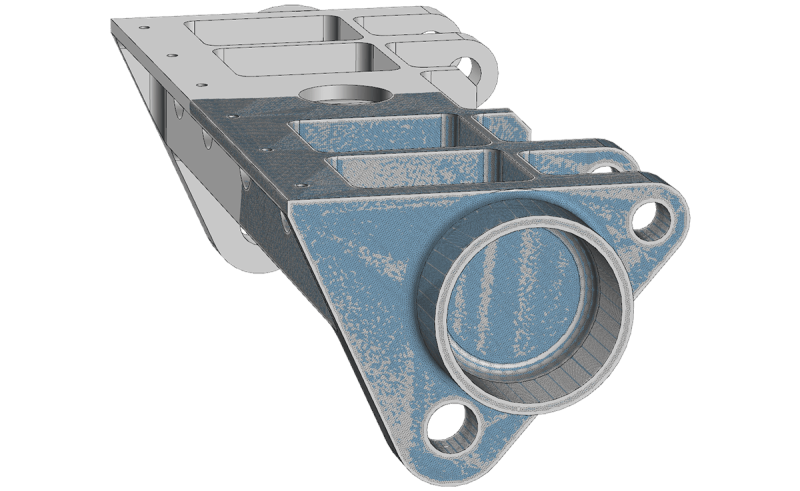

В условиях импортозамещения особенно важно не терять уже накопленные наработки и использовать их повторно. Версия v24 расширила инструменты для проектирования, сделав их гораздо ближе к мировым стандартам. Теперь инженеры могут совмещать сканированные объектов с аналитическими поверхности и твердотельным телом, что значительно повышает точность и скорость подготовки цифровых копий изделий.

Такая работа особенно ценна для предприятий, где есть потребность в модернизации существующих изделий или оцифровке деталей, которые ранее производились без современной САПР. Благодаря новым инструментам КОМПАС инженеры получают не только визуальную модель, но и основу для дальнейшего использования в расчетах и производстве.

Для образовательных учреждений это тоже прорыв: ученики могут изучать реальные кейсы реверс-инжиниринга и понимать, как применяется технология на практике. Таким образом, подготовка специалистов идет в ногу с запросами бизнеса.

• Было: ограниченный импорт сеток, невозможность полноценно обрабатывать сканы.
• Стало: полноценное применение реверс-инжиниринга — совмещение полигональных моделей с аналитикой и телом, диагностика качества и совместимость с мировыми аналогами вроде Catia.

Новые инструменты 3D-моделирования

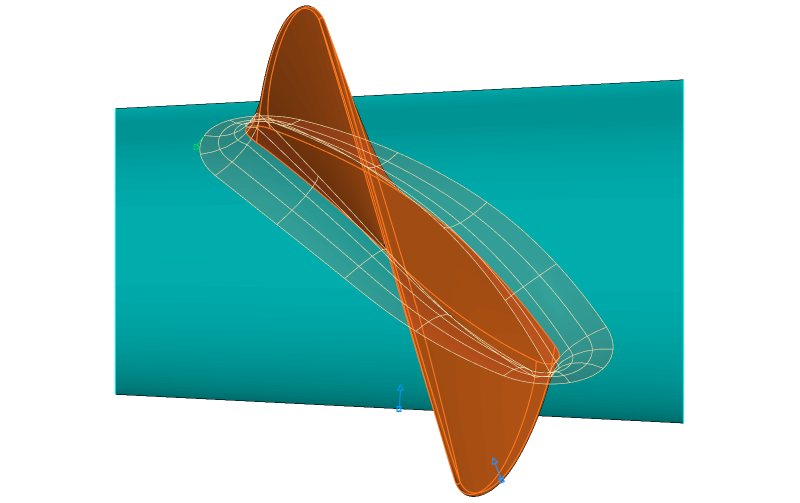

КОМПАС-3D v24 предлагает мощный инструментарий для подготовки геометрии, основанной на сложных кривых и поверхности. Система поддерживает работу с частями кривых, сворачивание точек на поверхности выдавливания, создание линейчатых форм и продление нескольких элементов одновременно. В числе ключевых возможностей — скругление методом «прокатывания шарика», что позволяет получать более качественные и технологичные модели.

Гибкость при работе с изделиями

Для так называемых «гибких изделий» появилась новая возможность изменять форму компонентов в сборки без модификации исходных файлов. Дополнительно реализована команда «Проверка значений», которая помогает контролировать выход переменных за пределы допустимых диапазонов. Это обеспечивает надежность конструкции и повышает доверие к итоговым результатам.

Инструменты прямого моделирования

Функции прямого редактирования объектов особенно полезны, если необходимо работать с импортированными деталями без истории построения, созданными в других системах (catia и др.). Такие инструменты позволяют быстрее адаптировать данные под технологические требования и подготовить изделия к производству.

Новая функциональность для машиностроения

Версия v24 добавила целый ряд инструментов, востребованных в общем машиностроении:

• команда «Трубчатый элемент» — новый способ построения телом или выреза по траектории;
• построение средней поверхности — необходимо для подготовки расчетных моделей;
• диагностика качества: поиск мелких граней и непараллельных ребер, которые мешают получить корректную геометрию.

Эти инструменты дают инженерам возможность быстрее выполнять подготовку к анализу, исключать ошибки на ранних стадиях и минимизировать риск доработок. Для бизнеса это значит меньше срывов сроков и меньше лишних затрат, а для образовательных учреждений — более углубленное обучение практическим методам работы с геометрией и построения цифровых прототипов.

• Было: ограниченный набор функций, работа с поверхностями требовала больше ручных операций.
• Стало: расширенный инструментарий для автоматизированного контроля и корректировки, позволяющий сократить время на подготовку параметров и повысить стабильность конечной конструкции.

Гибкие компоненты в сборке

Одним из наиболее заметных нововведений КОМПАС-3D v24 стало появление гибких компонентов. Раньше инженеры сталкивались с тем, что при проектировании узлов геометрия оставалась жестко фиксированной, и любое изменение требовало правки исходного файла. Теперь появилась принципиально новая возможность: изменять форму деталей прямо в контексте сборки, не затрагивая исходники.

Это особенно важно для предприятий, выпускающих продукцию под разные требования заказчиков. Инженеры могут быстро адаптировать конструкцию под измененные условия эксплуатации или технические задания. Для пользователей это значит меньше времени на доработки и более предсказуемый результат.

Также реализована гибкая настройка контроля переменных. Система автоматически отслеживает значения и предупреждает, если они выходят за допустимые границы. Таким образом, проект остается в пределах технических норм, а риск ошибок при дальнейших этапах снижается.

Для учебных заведений такая функция полезна тем, что студенты учатся работать с «живыми» моделями и видят, как изменения отдельных объектов влияют на всю конструкцию. Это приближает учебные проекты к реальным задачам производства.

• Было: жестко фиксированная геометрия компонентов.
• Стало: динамическая настройка и контроль переменных, адаптивные сборки, удобные как для бизнеса, так и для образовательных программ.

КОМПАС-Композиты

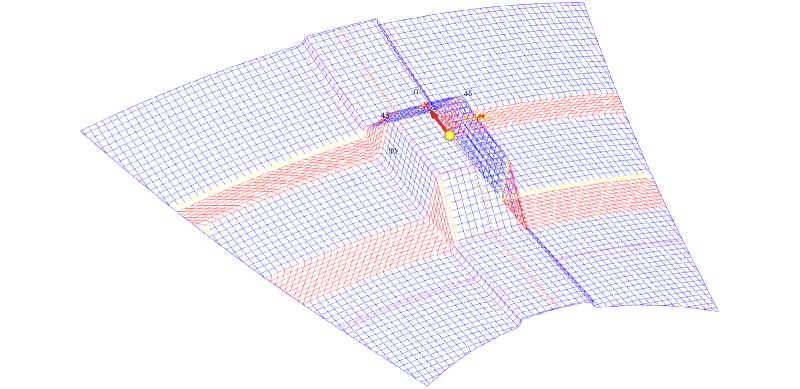

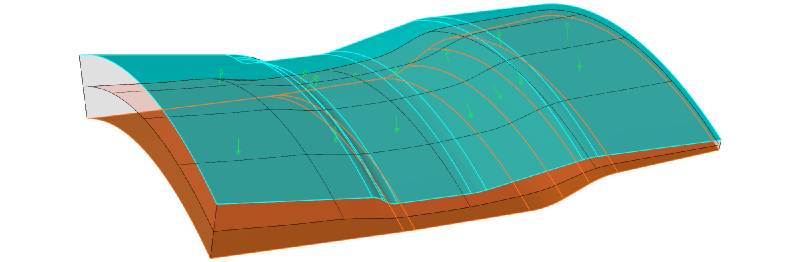

В версии КОМПАС-3D v24 появился отдельный модуль для работы с изделиями из композитных материалов — КОМПАС-Композиты. Если раньше подобные задачи решались через зарубежные пакеты уровня Fibersim или Catia, то теперь предприятия и образовательные учреждения получают полностью отечественное решение, встроенное в экосистему САПР.

Ключевые улучшения

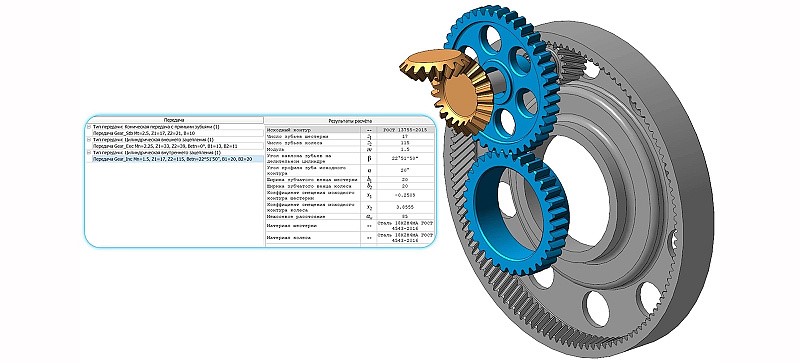

• Валы и механические передачи. Теперь проектирование выполняется сразу в контексте 3D-модели всей сборки. Это упрощает взаимодействие узлов, позволяет задавать сложные профили ступеней и вырезов, а также формировать реалистичные цифровые модели цепей и ремней.

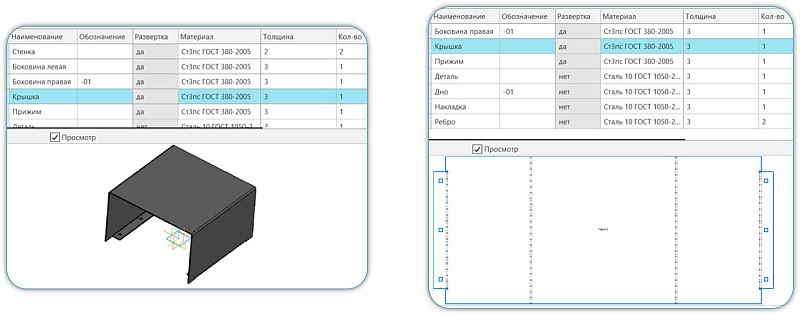

• «Раскрой». Модуль научился импортировать 3D-сборки, автоматически искать листовые объектов и формировать развертки. Сортировка по материалам и толщинам происходит автоматически, что сокращает рутинную работа конструктора. Дополнительно система генерирует отчеты по картам раскроя и деловому отходу.

• Оборудование: трубопроводы. Добавлен новый способ построения трубопровода — от точки до точки. Теперь маршрут можно формировать по ребрам и диагоналям, что делает схему более гибкой.
• Оборудование: кабели и жгуты. Сокращено время подготовки разверток жгутов, доработан импорт данных из сторонних САПР. Это дает инженерам реальную возможность быстрее готовить кабельные изделия к производству.
• КОМПАС-Электрик. Интерфейс стал удобнее: менеджер проектов встроен в панель КОМПАС-График. Появилась поддержка SQLite и доработанный API, что расширяет сценарии интеграции.
• APM FEM. Новая вкладка «Именованные группы» позволяет объединять разные объектов и задавать общие условия для группы элементов. Это ускоряет подготовку моделей к расчетам и анализ результатов.
• KompasFlow. В модуле для расчетов аэрогидродинамики и теплообмена появились новые функции — например, «Расчет влажности». Также добавлен более наглядный способ отображения распределений давления, скорости и температуры.

Сравнение

• Было: использование импортных программ, высокая стоимость лицензий и риски недоступности.
• Стало: отечественный модуль приложения, интегрированный в КОМПАС-3D, который обеспечивает предприятиям и будущим инженерам гибкость, возможность адаптации под российские стандарты и удобство для всех категорий пользователей.

Практическая ценность: для бизнеса и образования

Выход КОМПАС-3D v24 — это не только шаг в развитии технологий, но и инструмент, который напрямую влияет на эффективность компаний и подготовку будущих специалистов. Новая версия объединяет интересы двух ключевых аудиторий: бизнеса, который ищет надежные решения для ускорения процессов, и образовательных учреждений, которые формируют инженеров завтрашнего дня.

Польза для бизнеса

1. Скорость — меньше времени уходит на подготовку документации, расчетов и выпуск производственных данных.
2. Качество — встроенные инструменты контроля находят ошибки еще на этапе проектирования, исключая доработки на производстве.
3. Импортозамещение — отечественный модуль КОМПАС-Композиты закрывает нишу, ранее зависимую от иностранных решений вроде Catia, и снижает риски.
4. Выгодная презентация — встроенная фотореалистичная визуализация усиливает коммерческие предложения, каталоги и демонстрации изделий.

Польза для образования

• Ученики осваивают систему, которая востребована на рынке и используется на реальных предприятиях.
• Возможность работы как в 2D, так и в 3D-среде позволяет отрабатывать навыки комплексного моделирования.
• Подготовка выпускников, знакомых с отечественной системой САПР, а не только с зарубежными аналогами, укрепляет кадровый потенциал страны.
• Учебный процесс упрощается за счет встроенных инструментов визуализации, диагностики и контроля качества объектов, что делает обучение ближе к реальной инженерной практике.

КОМПАС-3D v24 — это универсальный инструмент. Для бизнеса он становится надежным «компасом», который задает курс на независимость, качество и экономию. Для образовательных учреждений — это современная база для подготовки кадров, которые завтра будут востребованы в промышленности.

Новая версия объединяет интересы предприятий и вузов: бизнес получает эффективность, а студенты — актуальные компетенции.
